Polyester T100 Seiliedig Castio polywrethan Prepolymer

HJ-3170

HJ-3175

HJ-3180

HJ-3185

NCO cant Cynnwys

2.3±0.2

2.7±0.2

3.0±0.2

3.5±0.2

Dwysedd25 degree /(g/cm³)

1.23

1.23

1.23

1.23

Gludedd80 degree /mpa·s

2200-2500

1800-2100

1700-2000

1500-1800

Ymddangosiad am 25gradd

Gwyn solet

Cymysgu Tymhereddgradd

Prepolymer/Moca

85 gradd /115 gradd

85 gradd /115 gradd

85 gradd /115 gradd

85 gradd /115 gradd

Amser Gel/ mun

35-45

20-30

15-18

12-16

Amser Fwlcaneiddio (h)

25-16

25-16

25-16

25-16

Priodweddau Corfforol

Caledwch (Traeth A)

70±2

75±2

80±2

85±2

Cryfder Tynnol (Mpa)

30-35

35-40

38-43

43-47

Modwlws 100 y cant (Mpa)

8-10

8-10

8-10

9-10

Modwlws 300 y cant (Mpa)

16-17

16-17

16-18

16-18

Elongation at Break ( cant )

600-650

620-680

650-700

650-720

Cryfder rhwyg (KN/m)

55-65

60-75

85-90

90-100

Cywasgu anffurfiannau parhaol y cant

4-6

4-6

4-6

2-4

Colli sgraffiniad DIN（mm³）

Llai na neu'n hafal i 50

Llai na neu'n hafal i 50

Llai na neu'n hafal i 45

Llai na neu'n hafal i 45

Y cant gwydnwch /25gradd

25-28

23-26

22-24

18-22

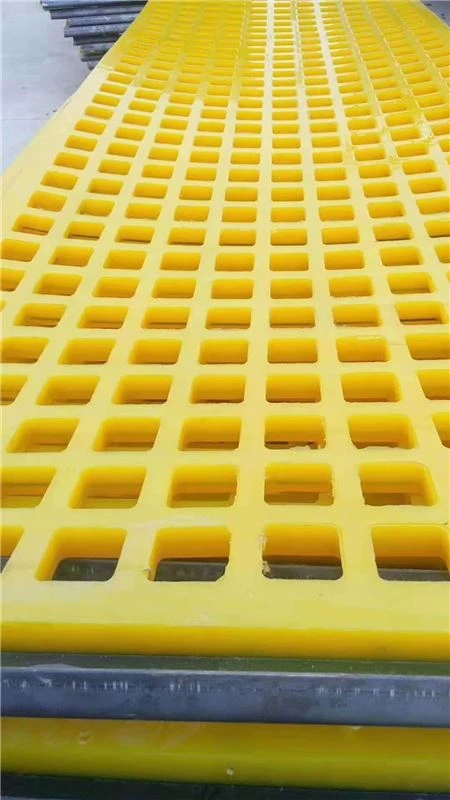

Cymhwysiad cynnyrch: Roller, teiars mwyngloddio, sgrin ddosbarthu, leinin piblinell, cyplu,, belt cludo mwyngloddio, sgraper argraffu, caster diwydiannol, glanhawr piblinellau, leinin pwmp, impeller cell arnofio a chynhyrchion eraill.

Manylion gweithredu:

Ar ôl di-nwyo gwactod ar 80-85 gradd, mae'r prepolymer yn cael ei gymysgu â MOCA wedi'i doddi ar gyfer castio a vulcanization. Mae'n addas ar gyfer gweithrediad llaw a mecanyddol.

Storio:

Storio mewn lle oer a sych a'i ddefnyddio cyn gynted â phosibl ar ôl agor; Os na ellir ei ddefnyddio ar un adeg, rhaid ei selio â nitrogen; Mae angen defnyddio'r ail agoriad ar gyfer defoaming, a'r cyfnod storio gwreiddiol yw chwe mis.

pacio:

Drwm 20kg neu 200kgiron

HJ-3135

HJ-3190

HJ-3190A

HJ-3190C

NCO cant Cynnwys

3.5±0.2

4.3±0.2

4.3±0.2

4.2±0.2

Dwysedd25 degree /(g/cm³)

1.23

1.23

1.23

1.23

Gludedd80 degree /mpa·s

1500-1800

1100-1400

1200-1500

1200-1500

Ymddangosiad am 25gradd

Gwyn solet

Cymysgu Tymhereddgradd

Prepolymer/Moca

85 gradd /115 gradd

80 gradd / 115 gradd

80 gradd / 115 gradd

80 gradd / 115 gradd

Amser Gel/ mun

16-22

8-12

6-9

12-16

Amser Fwlcaneiddio (h)

25-16

25-16

25-16

25-16

Priodweddau Corfforol

Caledwch (Traeth A)

85±2

90±2

90±2

90±2

Cryfder Tynnol (Mpa)

43-47

45-52

43-50

46-53

Modwlws 100 y cant (Mpa)

8-10

8-10

8-10

8-10

Modwlws 300 y cant (Mpa)

14-16

15-17

14-16

16-18

Elongation at Break ( cant )

600-750

580-700

600-710

550-650

Cryfder rhwyg (KN/m)

95-110

100-120

95-110

110-125

Cywasgu anffurfiannau parhaol y cant

4-6

2-4

2-4

2-4

Colli sgraffiniad DIN（mm³）

Llai na neu'n hafal i 50

Llai na neu'n hafal i 40

Llai na neu'n hafal i 48

Llai na neu'n hafal i 40

Y cant gwydnwch /25gradd

20-23

16-19

18-22

15-18

Cymhwysiad cynnyrch: Roller, teiars mwyngloddio, sgrin ddosbarthu, leinin piblinell, cyplu,, belt cludo mwyngloddio, sgraper argraffu, caster diwydiannol, glanhawr piblinellau, leinin pwmp, impeller cell arnofio a chynhyrchion eraill.

Manylion gweithredu:

Ar ôl di-nwyo gwactod ar 80-85 gradd, mae'r prepolymer yn cael ei gymysgu â MOCA wedi'i doddi ar gyfer castio a vulcanization. Mae'n addas ar gyfer gweithrediad llaw a mecanyddol.

Storio:

Storio mewn lle oer a sych a'i ddefnyddio cyn gynted â phosibl ar ôl agor; Os na ellir ei ddefnyddio ar un adeg, rhaid ei selio â nitrogen; Mae angen defnyddio'r ail agoriad ar gyfer defoaming, a'r cyfnod storio gwreiddiol yw chwe mis.

pacio:

Drwm 20kg neu 200kgiron

HJ-3193

HJ-3195

HJ-3195A

HJ-3197

NCO cant Cynnwys

4.7±0.2

5.0±0.2

5.5±0.2

6.5±0.2

Dwysedd25 degree /(g/cm³)

1.23

1.23

1.23

1.23

Gludedd80 degree /mpa·s

1000-1300

900-1200

900-1300

800-1100

Ymddangosiad am 25gradd

Gwyn solet

Cymysgu Tymhereddgradd

Prepolymer/Moca

80 gradd / 115 gradd

75 gradd /115 gradd

75 gradd /115 gradd

75 gradd /115 gradd

Amser Gel/ mun

6-9

7-10

5-8

3-6

Amser Fwlcaneiddio (h)

25-16

25-16

25-16

25-16

Priodweddau Corfforol

Caledwch (Traeth A)

93±2

95±2

95±2

97±2

Cryfder Tynnol (Mpa)

48-55

50-55

48-53

46-55

Modwlws 100 y cant (Mpa)

8-10

9-10

9-10

9-10

Modwlws 300 y cant (Mpa)

16-18

18-22

16-18

18-22

Elongation at Break ( cant )

450-600

400-550

530-700

400-550

Cryfder rhwyg (KN/m)

100-120

110-130

110-130

115-130

Cywasgu anffurfiannau parhaol y cant

2-4

2-4

2-4

2-4

Colli sgraffiniad DIN（mm³）

Llai na neu'n hafal i 45

Llai na neu'n hafal i 45

Llai na neu'n hafal i 45

Llai na neu'n hafal i 45

Y cant gwydnwch /25gradd

15-18

14-16

13-16

12-15

Cymhwysiad cynnyrch: Roller, teiars mwyngloddio, sgrin ddosbarthu, leinin piblinell, cyplu,, belt cludo mwyngloddio, sgraper argraffu, caster diwydiannol, glanhawr piblinellau, leinin pwmp, impeller cell arnofio a chynhyrchion eraill.

Manylion gweithredu:

Ar ôl di-nwyo gwactod ar 80-85 gradd, mae'r prepolymer yn cael ei gymysgu â MOCA wedi'i doddi ar gyfer castio a vulcanization. Mae'n addas ar gyfer gweithrediad llaw a mecanyddol.

Storio:

Storio mewn lle oer a sych a'i ddefnyddio cyn gynted â phosibl ar ôl agor; Os na ellir ei ddefnyddio ar un adeg, rhaid ei selio â nitrogen; Mae angen defnyddio'r ail agoriad ar gyfer defoaming, a'r cyfnod storio gwreiddiol yw chwe mis.

pacio:

Drwm 20kg neu 200kgiron
