Dau Componment Polyether Polywrethan Prepolyer
Mae'n cynnwys cydran A&B, A yw polyol, a B yw prepolymer polywrethan Hydroxyl-Terfynu.
- Delievery Cyflym
- Sicrwydd Ansawdd
- Gwasanaeth Cwsmer 24/7
Cyflwyniad Cynnyrch
Oer fwrw dau golosg Polywrethan
- Cyfansoddiad: Mae'n cynnwys cydran A&B, A yw polyol, a B yw prepolymer polywrethan Hydroxyl-Terfynu.
- Nodweddion: Mae ganddo eiddo prosesu rhagorol, solet mewn tymheredd cyffredin, amser gel byrrach, a rheoleiddio lliwiau drwy ychwanegu pigment. Mae gan y ware briodweddau da o ymwrthedd i abrasive, ymwrthedd hydrolysis, tryloyw, gwydnwch da, dimensiwn sefydlog.

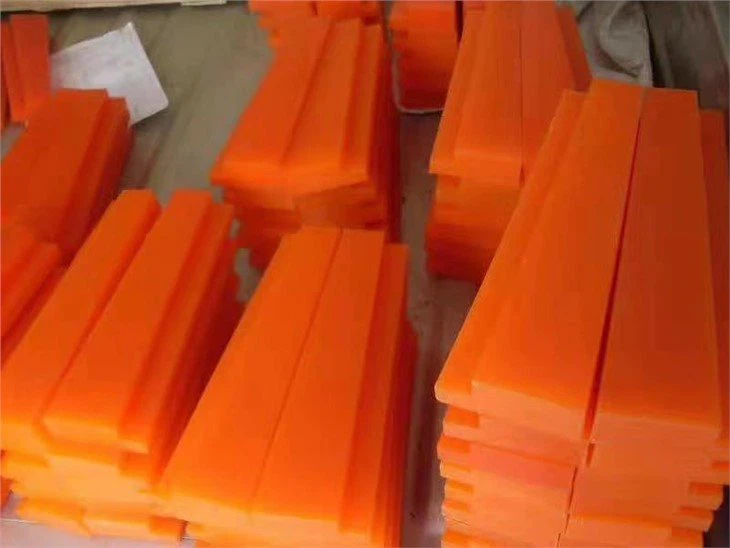

- Cais cynnyrch: Rod a bar, dalen a phlât, olwyn ddiwydiannol, yr Wyddgrug adeiladu, cotio offer chwaraeon, olwyn sglefrfyrddio, insole clustogi a rhannau amrywiol polywrethan eraill.

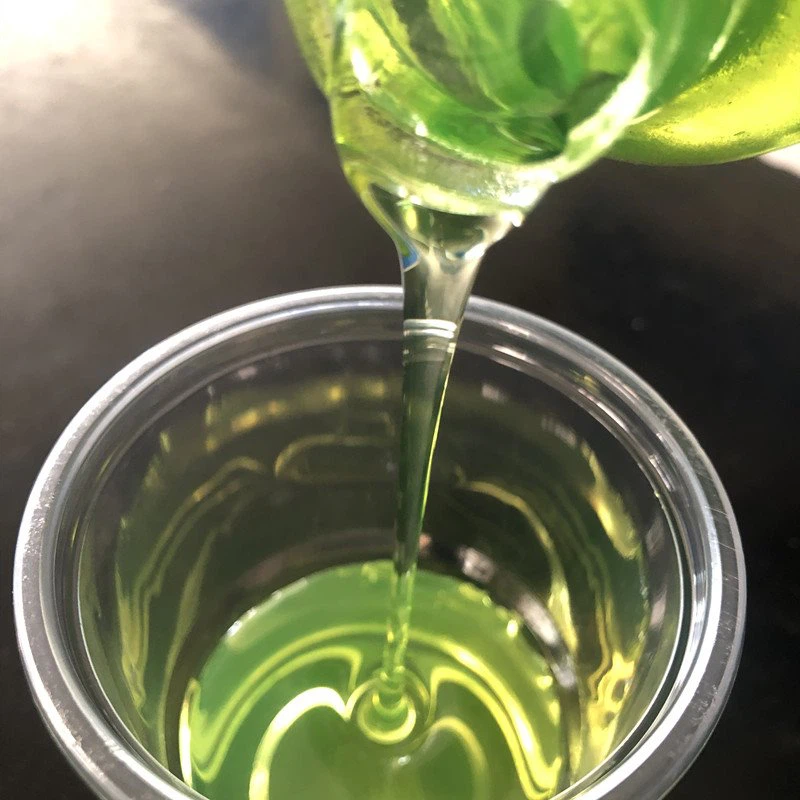

- Manylion gweithredu: Ar ôl diraddio gwactod ar gyfer y ddwy gydran (A a B), maent yn cymysgu, arllwys a bwrw yn yr Wyddgrug yn gymesur ar dymheredd ystafell o 30-40 °C, gellir ei ddefnyddio ar gyfer gweithredu â llaw a mowldio mecanyddol.
- Storio: Storio mewn lle oer a sych a'i ddefnyddio cyn gynted â phosibl ar ôl agor; Ni ellir ei ddefnyddio ar un adeg, ac mae angen ei ddisodli gan nitrogen a'i selio; Bydd yr agoriad eilaidd yn cael ei ddefnyddio ar gyfer dadfoaming, a'r cyfnod storio gwreiddiol yw chwe mis.
Eitem | Math | |||
HJ1885-1 | HJ1880-2AB | HJ1890-2AB | HJ3155 | |
CYNNWYS NCO % | 8.5±0.2 | 9.0±0.2 | 12.0±0.2 | ------ |
Dwysedd 25°C(g/cm³) | 1.10 | 1.10 | 1.10 | 1.23 |
Amser Gel / min | 2-3 | 8-14 | 6-9 | 120-150 |
Cymhareb Cymysgu A:B | 100:100 | 100:100 | 100:100 | 100:6.4 |
Priodweddau Ffisegol | ||||
Caledwch (Shore A) | 85±2 | 82±2 | 90±2 | 55±3 |
Cryfder Tynnol (Mpa) | 10-15 | 9-14 | 18-25 | 20-25 |
Huawdl yn Egwyl (%) | 350-500 | 350-550 | 400-550 | 450-600 |
Cryfder Tethi (KN/m) | 40-50 | 50-60 | 70-85 | 30-35 |
Cywasgu dadffurfio parhaol % | 12-16 | 15-18 | 10-15 | 10-15 |
Din Colli Abrasion(mm³) | ≤120 | ≤120 | ≤120 | ------ |
Gwydnwch %/25°C | 48-52 | 36-40 | 35-38 | 26-30 |
A | Math | HJ1850A-2 | HJ1860A-2 | HJ1870A-2 |
Ymddangosiad(35°C) | hylif viscous colorless | |||
B | Math | HJ1850B-2 | HJ1860B-2 | HJ1870B-2 |
Ymddangosiad (35°C) | hylif viscous melyn golau | |||
Cymhareb Cymysgu A:B | 1:1 | 1:1 | 1:1 | |
Tymheredd gweithredu (°C) | 35-40 | 35-40 | 35-40 | |
Amser Gel (min) | 30-40 | 25-35 | 20-30 | |
Caledwch (Shore A) | 50±3 | 60±3. | 70±3 | |
Cryfder Tynnol (Mpa) | 4-6 | 5-8 | 8-10 | |
Huawdl yn Egwyl (%) | 400-500 | 300-400 | 250-350 | |
Cryfder Tethi (KN/m) | 18-22 | 20-25 | 26-30 | |
Gwydnwch %/25°C | 30-35 | 30-35 | 30-35 | |
Dwysedd 25°C(g/cm³) | 1.17 | 1.17 | 1.17 | |
Tagiau poblogaidd: dau prepolyer polywrethan polywrethan componment, Tsieina, gweithgynhyrchwyr, ffatri, yn prynu
